Dozownik cieczy

Nalewak płynu do spryskiwaczy

Nalewak AdBlue

Dozownik chemii samochodowej

• czernidło

• oprysk wstępny

Wersja 7.xxx maszyna vendingowa

Aktualizacja grudzień 2021

Firma A.G.P. Polska spółka z ograniczoną odpowiedzialnością

ul. Kalwaryjska, nr 69, lok. 9, miejsc. Kraków, kod 30-504,

Sąd Rejonowy dla Krakowa-Śródmieścia w Krakowie,

XI Wydział Gospodarczy Krajowego Rejestru Sądowego

KRS: 0000784802 REGON: 383256990, NIP: 6793184178

Email: biuro@agp-polska.eu

www.agp-polska.eu Facebook: agp-polska.eu

Spis treści

1. Informacje ogólne

2. Możliwe zastosowania

3. Zagrożenia

4. Opis maszyny

5. Napełnianie płynem

6. Konserwacja

7. Dane techniczne

8. Montaż

1. Informacje ogólne

Informacje i zalecenia zawarte w tej „Instrukcji Obsługi” muszą być właściwie zrozumiane i przestrzegane, jeżeli ma zostać spełniony warunek prawidłowej i długotrwałej pracy urządzenia. W szczególności dotyczy to montażu mechanicznego urządzenia do podłoża oraz podpięcia do sieci elektrycznej oraz uziemienia obudowy urządzenia. Podobnie jak w przypadku większości urządzeń mechanicznych, w czasie pracy i obsługi tego urządzenia muszą być zachowane pewne środki bezpieczeństwa omówione w tej „Instrukcji Obsługi”.

Nieprzestrzeganie instrukcji i zaleceń zawartych w treści tego dokumentu może doprowadzić do zniszczenia urządzenia, bądź innych rzeczy znajdujących się w jego pobliżu. Jednocześnie należy mieć na uwadze, że nie jest możliwe przedstawienie wyczerpujących wskazówek i zaleceń, które pozwoliłby na wyeliminowanie potrzeby zachowania dobrze rozumianego zdrowego rozsądku w trakcie eksploatacji i obsługi tego urządzenia oraz w czasie pracy. Dlatego też użytkownicy tego urządzenia powinni dokonać własnej oceny przydatności informacji zawartych w tej „Instrukcji Obsługi”, biorąc pod uwagę konkretne sytuacje. Zawarte tutaj wskazówki dotyczące bezpieczeństwa pracy urządzenia mają charakter ogólny.

2. Możliwe zastosowania

Urządzenia jest zaprojektowane do wydawania określonej ilości cieczy ze zbiornika, który:

jest integralną częścią urządzenia w urządzeniach typu:

• nalewak płynu do spryskiwaczy

• nalewak AdBlue

  jest wkładany/ wyjmowany do / z urządzenia

• oprysk chemii samochodowej – czernidło / oprysk wstępny

Dozowanie odbywa się w następujący sposób:

odpowiednia ilość płynu wydawana jest po wrzuceniu do czytnika monet bilonu, którego ilość jest sczytywana przez sterownik. Zapisany w sterowniku algorytm przelicza ilość wrzuconego bilonu na ilość płynu – wartość jednostki płynu jest określana przez operatora urządzenia.

Wartość wrzuconych monet jest sumowana.

Ilość wydanego płynu / czasu działania urządzenia jest proporcjonalna do sumy monet zaakceptowanych przez wrzutnik.

3. Zagrożenia

ABY ZAPOBIEC POWAŻNEMU USZKODZENIU CIAŁA NA SKUTEK PORAŻENIA PRĄDEM NIGDY NIE OTWIERAĆ ELEKTRYCZNEJ KONSOLI STEROWNICZEJ BEZ UPRZEDNIEGO WYŁĄCZENIA ZASILANIA GŁÓWNYM WYŁĄCZNIKIEM I ODCIĘCIA DOPŁYWU PRĄDU ZE ŹRODŁA. OBSŁUGA ELEKTRYCZNYCH ELEMENTOW URZĄDZENIA ORAZ PODPIĘCIE DO ZASILANIA I UZIEMIENIA POWINNA BYĆ DOKONYWANA PRZEZ WYKWALIFIKOWANEGO ELEKTRYKA.

4. Opis maszyny

Urządzenie jest wykonane z blachy nierdzewnej, satynowanej o grubości 1.5mm, spawanej technologią TIG, dopuszczalne są panele z blachy ocynkowanej o grubości 1.5mm, malowanej w technologii proszkowej, w kolorze zgodnym z zamówieniem klienta/stali nierdzewnej.

Instalacja elektryczna przystosowana do napięcia sieciowego 230V wraz z zasilaczem impulsowym umieszczona jest w skrzynce przyłączeniowej o odporności IP65.

Pompa membranowa wraz z licznikiem impulsów podłączona jest do sterownika mikroprocesorowego.

Wrzutnik monet

Mikroprocesorowy sterownik wyposażony jest w następujące funkcje:

• zmiana ceny

• ustawienie parametru Time out

• odczyt ilości przelanego płynu

• funkcja kalibracji – ustawianie dokładności ilości wydawanego płynu

• czas wyświetlania podsumowania

• czas wyświetlania komunikatu pożegnalnego

• licznik monet

• licznik sumy wrzuconych monet

• czujnik poziomu płynu w zbiorniku – opcja





5. Napełnianie płynem

Do napełniania zbiornika płynem służy:

• otwór wewnątrz urządzenia zabezpieczony zakręcanym korkiem

  lub

• suchozłącze zamontowane wewnątrz urządzenia – opcja

• wymiana zbiornika – wersje oprysk

6. Konserwacja

Do prawidłowego działania urządzenie wymaga okresowych przeglądów polegających na oczyszczeniu filtrów, sprawdzeniu stopnia zużycia elementów nalewaka narażonych na urazy mechaniczne takich jak – wąż doprowadzający płyn – pistolet dozujący. Jeśli zostaną zaobserwowane uszkodzenia mechaniczne konieczna jest wymiana elementów Pozostałe elementy nie wymagają konserwacji. Obudowa winna być czyszczona środkami do konserwacji stali nierdzewnej.

7. Dane techniczne

Zasilanie

Zasilanie Sieciowe 1 fazowe 230 V, 50 – 60 Hz

Pobór mocy 90W w trakcie tankowania Ok 10W stand-by

Napięcie zasilania układów wykonawczych DC 12V

Wydajność do 5 litrów /min

Długość węża do pistoletu dozującego 5mb lub 10mb

Wymiary

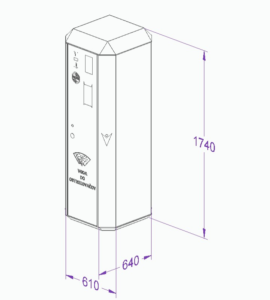

Nalewak płynu do spryskiwaczy model Maxi 300



8. Montaż

Nalewak powinien być zamontowany na ustabilizowanym gładkim, poziomym podłożu takim jak:

• wylewka betonowa o grubości co najmniej 15 cm i wymiarach co najmniej 20 cm większych od obrysu urządzenia

Przytwierdzenie do podłoża powinno być wykonane za pomocą 4 szpilek o średnicy co najmniej 12mm i długości nie mniejszej niż 150mm, zespolonych z podłożem za pomocą kotwy chemicznej.

Urządzenia typu Oprysk można montować do słupa poprzez mocowania typu U do tylnej części urządzenia.

Przewód elektryczny co najmniej 3×1,5mm2 przystosowany do instalacji w warunkach zewnętrznych powinien byś wyprowadzony w centralnym miejscu płyty montażowej.

Długość przewodu – co najmniej 3mb ponad podłoże.

Sprawdzić poprawność uziemienia obudowy!!!

Po przytwierdzeniu i podłączeniu do sieci elektrycznej oraz napełnieniu zbiornika płynem / włożeniu zbiornika z cieczą, urządzenie jest gotowe do użytkowania (wymagane jest odpowietrzenie instalacji – polegające na aktywnej pracy urządzenia przez co najmniej 5 min).

Instrukcja obsługi sterownika graficznego AGP-Polska

Wersja pion/ poziom

Ekran startowy.

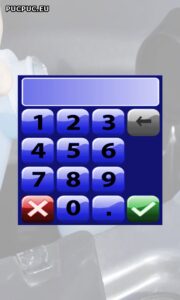

Po naciśnięciu logo AGP-Polska wyświetla się ekran klawiatury numerycznej.

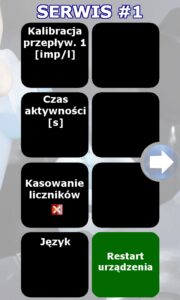

Po wybraniu kodu 1236 i zatwierdzeniu zielonym klawiszem, otrzymujemy dostęp do menu SERWISOWEGO, w którym możemy: skalibrować urządzenie ustawić czas aktywności urządzenia skasować liczniki A i B wybrać język Po naciśnięciu białej strzałki – zostanie wyświetlony drugi ekran menu SERWISOWEGO

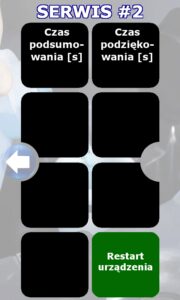

Ten panel służy do: ustawienia czasu trwania podsumowania operacji ekranu końcowego operacji – czas podziękowania Akceptacja zmian wymaga restartu urządzenia.
Po wybraniu kodu 7896 i zatwierdzeniu zielonym klawiszem, otrzymujemy dostęp do menu OPERATORA.

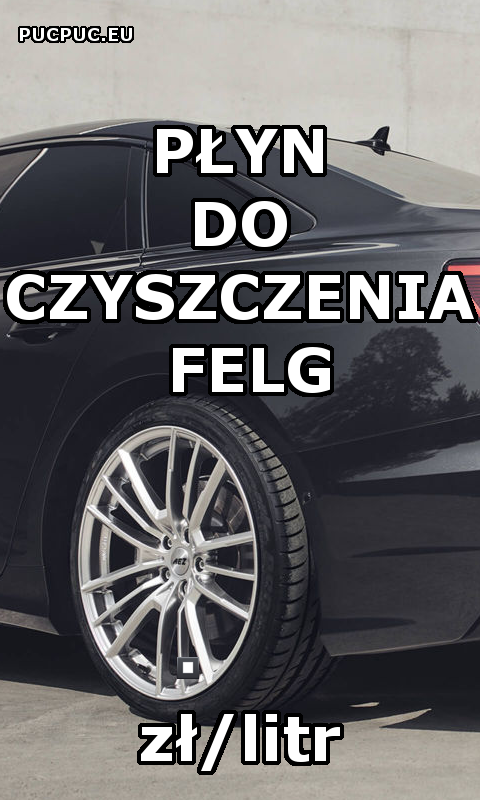

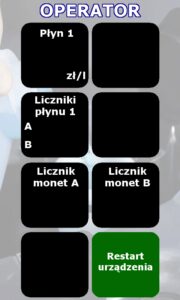

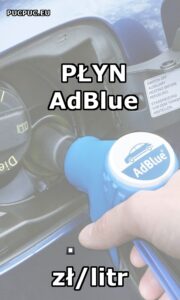

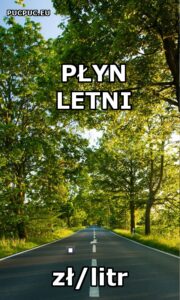

W menu OPERATORA możemy zmienić rodzaj płynu: płyn letni płyn zimowy AdBlue płyn do czernienia opon płyn do czyszczenia felg oraz Ustawić cenę za litr – po naciśnięciu ceny – na klawiaturze numerycznej wybieramy cenę za litr i akceptujemy zielonym klawiszem sprawdzić licznik wydanego płynu sprawdzić liczniki zaakceptowanych monet
Po naciśnięciu pola „Licznik monet B” Operator ma możliwość skasowania wartości liczników B – płynu i monet. Liczniki A i B są kasowane z poziomu panelu OPERATORA.
Po naciśnięciu klawisza RESET URZĄDZENIA – następuje powrót do TRYBU PRACY urządzenia

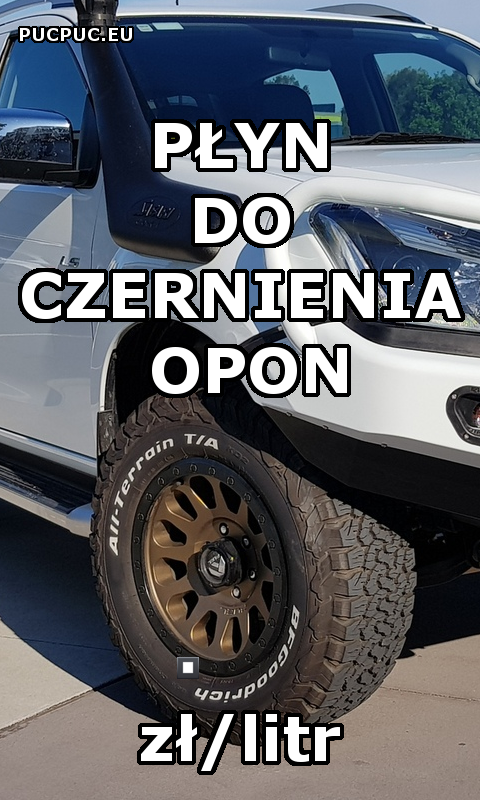

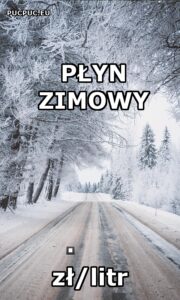

9. Ekrany produktu– w zależności od zastosowanej cieczy.
10. Ekrany oprysków

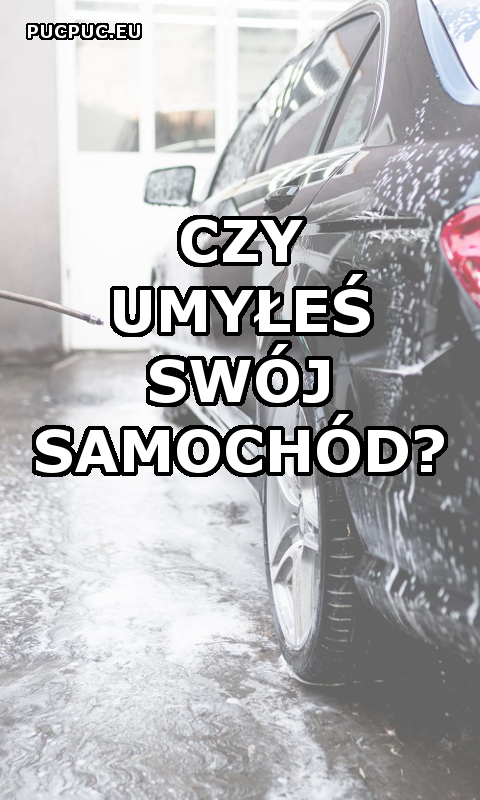

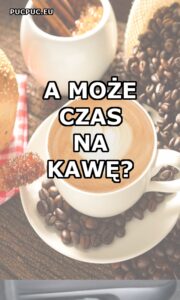

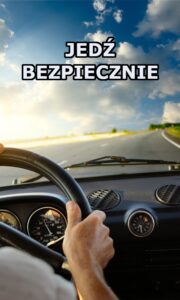

11. Ekrany reklamowe

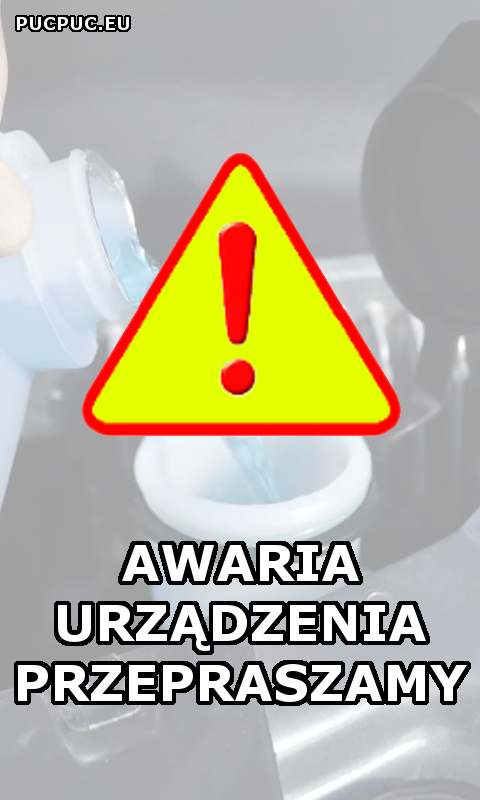

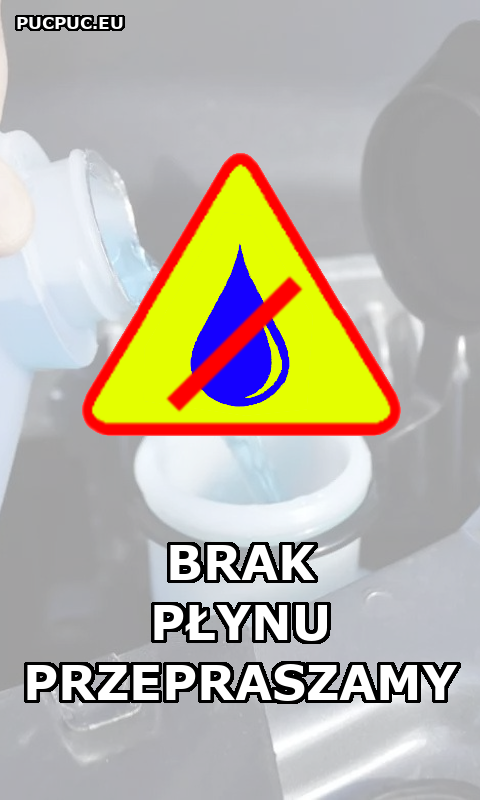

12. Ekrany ostrzegawcze – Informacje o stanach awaryjnych

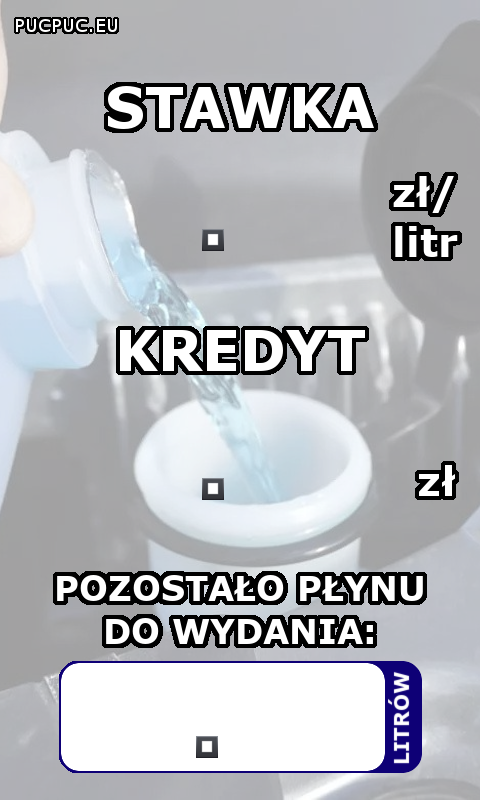

13. Ekrany tankowań Po wrzuceniu monety / monet wyświetlana jest informacja o cenie za litr – STAWKA Sumie wartości wrzuconych monet – KREDYT informacja o ilości płynu do zatankowania – wynikająca z podzielenia wartości KREDYT-u przez STAWKĘ – POZOSTAŁO PŁYNU DO WYDANIA

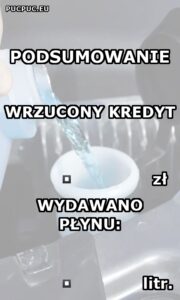

14. Ekran podsumowania Po zakończeniu tankowania wyświetlana jest informacja o wartości wrzuconych monet oraz ilości wydanego płynu. Czas wyświetlania można ustalić z panelu SERWISOWEGO #2

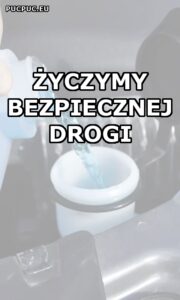

15. Ekran końcowy Czas wyświetlania można ustalić z panelu SERWISOWEGO #2

Producent zastrzega sobie możliwość wprowadzania zmian bez konieczności powiadomienia odbiorców.
